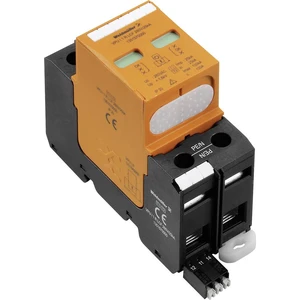

Weidmüller 1351570000 VPU I 1 R LCF 280 V/25 KA zvodič pre prepäťovú ochranu Přepětová ochrana pre: rozvodná skriňa 25

Jednopólový zvodič blesku podľa požiadaviek triedy I podľa IEC 61643-11, EN61643-11: 2013, zvodič vyrobený z materiálu V0 slúži ako vyrovnanie potenciálov blesku pri prechode z 0 na 1 (podľa IEC 1312-1) a používa sa v aplikáciách podľa IEC 61643- 12 použitých. V kombinácii niekoľkých sa prepäťová ochrana používa v typoch sietí TN, TT a IT. Použitím nefunkčnej iskrovej medzery v kombinácii s vysoko výkonným varistorom sú splnené požiadavky na overiteľnosť zariadení na ochranu proti prepätiu triedy I podľa smernice VDEW. Zvodič je inštalovaný v blízkosti napájaného systému, ktorý má byť chránený, v štandardnom inštalačnom / rozdeľovacom puzdre. VPU I 1 R LCF 280 V / 25 kA je pripojený k uzemňovaciemu systému v kombinácii s tromi alebo štyrmi identickými zvodičmi medzi vonkajšími vodičmi (L1, L2, L3 a / alebo neutrálnym vodičom). Tu sú tiež uvedené obvody 3 + 1 a 3 + 0/4 + 0. S tepelným separačným zariadením varistora. Ak už ochrana neexistuje, farba displeja sa zmení zo zelenej na červenú. Okrem toho je funkčný stav indikovaný bezpotenciálovým signalizačným kontaktom (prepínací kontakt). Nominálne napätie: testovací prúd blesku 230 V (10/350 µs): 25 kA úroveň ochrany s testovacím prúdom blesku1.6 kV 25 kA skratová pevnosť pri max. Záložná poistka telekomunikačného výstupu 250 A gl: Kontakt: 250 V / 0,5 A 48 VDC / 0,1 A Typ: Weidmüller VPU I 1 R LCF 280 V / 25 kA Obj. Č. 1351570000 alebo ekvivalent.Tento text bol preložený strojovo.
